WEINIG CF e CF-H: Impianto compatto prerequisiti speciali

Impianti compatti WEINIG

La serie CF offre maggiori possibilità di realizzazione. Si può scegliere. L'impianto può essere adeguato ai requisiti del cliente a seconda di cosa e come si vuole produrre. L'impianto compatto CF è disponibile in più varianti:

1. CF 160 - 2 cicli / min.
CF 160/2 è un impianto compatto ciclo continuo in cui in un solo passaggio si eseguono fresatura, incollaggio e pressatura "continua". La larghezza massima delle lamelle e 300 mm, la sezione massima è definita da una pressione di 16 t.

2. CF 200 - 4 cicli / min.
CF 200 - 4 è un impianto compatto ciclo continuo in cui in un solo passaggio si eseguono fresatura, incollaggio e pressatura "continua". La larghezza massima delle lamelle e 300 mm, la sezione massima è definita da una pressione di 20 t.

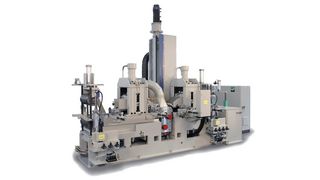

3. CF 200/300 - 5,5 cicli / min.
L'impianto compatto a ciclo continuo CF 200/300 – 5,5 disponibile nella versione da 20 t e 30 t. L'elevata potenza di 5,5 cicli/min. si ottiene grazie al servocomando e all'idraulica proporzionale. La misurazione elettronica delle lunghezze indica la lunghezza finale che verrà tagliata dalla sega integrata.

4. CF 300 / 400 - 10 / 12 cicli/ min.
Si tratta in questo caso di una sega singola, indipendente verticale compatta, combinata ad una pressa temporizzata da 30 e/o 40 t. L'unità di pressatura che esercita la compressione viene alimentata lateralmente con aumento di potenza. L'applicazione della colla (PUR) avviene nel traslatore obliquo tra fresa e pressa senza dover agire sul sistema di monitoraggio (personale). Le sezioni con una larghezza massima di 310 mm sono definite dalla lunghezza dei giunti e dalla pressione massima. Un ulteriore aumento di potenza, fino ad un ciclo di compressione, è eventualmente possibile attraverso la sega di posizionamento a monte.

5. CF 300 / 400 - 15 cicli / min.
L'unità di fresatura (senza incollaggio e pressa) combinata con incollaggio senza contatto, direttamente a valle della pressa a filo, rappresenta un concept ottimale di elevatissima potenza.

6. CF – H (orizzontale)
CF-H è un impianto compatto con il quale è possibile realizzare giunzioni a pettine orizzontali, ad esempio per case prefabbricate. Come per altri impianti compatti, fresatura incollaggio e pressatura avvengono in un unico passaggio.


Questo è ciò che offrono gli impianti WEINIG per la giunzione a pettine

  • Struttura estremamente compatta dei diversi impianti
  • Potenza di compressione di 20, 30 o addirittura 40 t
  • Prestazioni da 3,5 a 15 giunzioni/min
  • Eventualmente disponibile con cabina insonorizzata aggiuntiva
  • Produzione di un filo continuo
  • Con paraschegge per evitare lesioni nel legno
  • Sistemi di incollaggio con spazzole e/o stesura colla senza contatto

Questo è ciò che offre la serie WEINIG CF

  • Fresatura, incollaggio e stampa in un solo passaggio (fino a 5,5 cicli/min)
  • Possibilità di grandi dimensioni fino a 310 mm di larghezza del ceppo
  • Si possono trasportare quasi tutti i tipi di colla
  • Protezione anti-schegge, tutti gli impianti
  • Sistema modulare – si adatta a tutte le esigenze
  • Pressioni elevate fino a 400 kN (40 t)
  • Produzione di un filo continuo
  • Per CLT, BSH, KVH o bordi di finestre incollati
  • Lunghezze in ingresso del legno fino a 6000 mm
  • Disponibile anche come sistema compatto per giunzione orizzontale

Buono a sapersi

La giunzione verticale

La giunzione verticale è il sistema di accoppiamento più utilizzato al mondo. Offre le massime prestazioni per un impianto di giunzione a pettine a pacchetto.

I profili verticali si utilizzano principalmente per il legname da costruzione, ma anche per la realizzazione di finestre e telai. Possiede la superficie di incollaggio ampia e realizza quindi i giunti a pettine più stabili.

La giunzione orizzontale (solo per CF-H)

Il profilo positivo-negativo è il secondo profilo per frese combinate, dato che l'impianto deve essere dotato solo di 3 truciolatori invece che 4 e che il giunto ottenuto è visivamente pregevole.
Il profilo trapezoidale è detto anche "profilo americano" a causa della sua origine e del fatto che ha di solito una lunghezza di 1/4 di pollice.

La giunzione orizzontale si utilizza principalmente per la realizzazione di mobili. I profili a spalla permettono di ottenere liste tipo parquet, dato che hanno solo giunti dritti.

Referenze

BSH al top in pochi secondi

Potenza PowerJoint: Grazie alla struttura aperta su un lato si hanno 2 x 15 giuntature al minuto

Presso la Weinberger in Austria ogni due secondi viene tagliata a pettine una lamella BSH. Ma la priorità non è la velocità. Quello che conta è la qualità.

Una concezione di impianto completamente nuovo per la produzione BSH è stato recentemente realizzato da Weinberger Holz ad Abtenau. Sono proprio due impianti compatti ad altre prestazioni della linea WEINIG GreconLine a consentire 30 giuntature in lunghezza al minuto. Normalmente una linea serve per gli strati di copertura integri, la seconda per gli strati intermedi. Se però, come accade con leganti forni, la percentuale di strato coprente è ridotta, entrambi i macchinari lavorano gli strati intermedi. Secondo highlight: Dato che la giuntatura a pettine viene controllata da una sola troncatrice, una WEINIG OptiCut Quantum 450, è possibile lavorare tavolati grezzi sia nella qualità della copertura che in quella degli strati intermedi senza grandi buffer.

Con la realizzazione di parti integre dalle materie prime, Weinberger migliora la qualità delle proprie superfici portandola a quello che viene definito “un livello mai visto prima”. La realizzazione dei giunti a pettine sui due macchinari PowerJoint 15 rappresenta il primo caso di utilizzo “di una struttura completamente aperta su un lato”. Il legno viene trasportato dal trasportatore obliquo direttamente nella zona di lavorazione equi deve solo essere posizionato in modo più preciso per essere subito inviato alla giuntatura. Rispetto alle presse in linea, gli impianti compatti hanno una migliore resa di pressatura, si pensa da Weinberger. Il fissaggio singolo riduce la sfasatura dei denti. E questo è un vantaggio fondamentale per l’imprenditore carinziano interessato alla qualità.

Fonte: Holzkurier
