WEINIG Hydromat 4000: La macchina potente per applicazioni High Speed

WEINIG Hydromat 4000

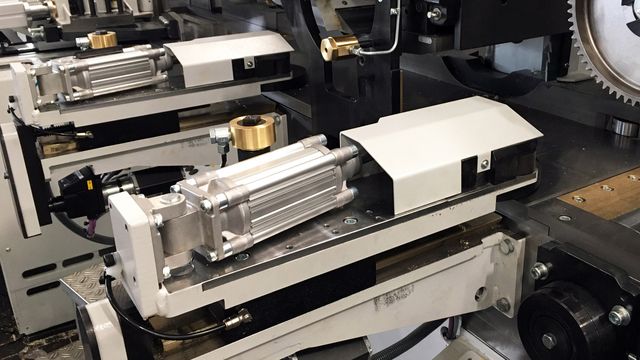

L’Hydromat 4000 riunisce in sé tutte le caratteristiche di una macchina High Speed: struttura solida, sistema di avanzamento potente, tecnologia HydroLock e capacità produttiva d’eccellenza. I potenti motori degli alberi e i pesanti sistemi di spinta permettono di realizzare prodotti di alta gamma anche con elevate velocità di avanzamento.

L’Hydromat 4000 è collegabile a una meccanizzazione per integrarsi al meglio nei sistemi di impianti. In questo modo è possibile sfruttare appieno il potenziale del macchinario – la condizione primaria per ottenere la massima produttività nella produzione.

Prezzi
x

Esigenze diverse – prezzi diversi

Il prezzo per un macchinario WEINIG è unico come le vostre richieste. Per questo preferiamo discutere brevemente gli aspetti più importanti direttamente con voi – solo dopo vi invieremo una prima offerta non vincolante.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.
Consulenza Personalizzata
x

Consulenza personalizzata – per la massima produttività e più efficienza

Insieme agli Esperti WEINIG individuerete la macchina giusta per le vostre necessità. Basta inviarci il modulo compilato – gli Esperti WEINIG discuteranno poi direttamente presso la vostra sede tutti i dettagli.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.

Questo è ciò che offre la serie WEINIG Hydromat

Buono a sapersi

WEINIG Machine Control

Il nuovo WEINIG Machine Control (WMC) è la nuova generazione di comando macchina, che offre all’operatore ancora più comfort sull’ampia diagonale del monitor di 21,5’’. Il fiore all’occhiello è la dashboard centrale, configurabile individualmente a seconda dell’operatore, che mostra in una videata tutti i dati principali. Navigare attraverso i comandi per visualizzare i dati importanti della produzione è ormai una realtà del passato.

Anche il processo di attrezzaggio è semplificato dal WMC e dalla funzione integrata degli appunti. Registrate fotografie o testi di aiuto per facilitare, garantire e velocizzare l’attrezzaggio successivo di un profilo. I disegni dei profili e degli attrezzi permettono inoltre di semplificare ulteriormente l’attrezzaggio e di evitare gli errori.

Il WMC impone nuovi standard in fatto di utilizzo, buona visibilità e supporto grafico per l'operatore. Per essere pronti ad affrontare il futuro!

Reggispinta HydroLock

A lungo, i reggispinta idraulici e il cambio rapido e comodo degli utensili si sono esclusi l’un l’altro. Ma ora il sistema HydroLock rivoluziona sia il (dis)montaggio del reggispinta che il cambio utensile.

Con il reggispinta HydroLock, le lunghe operazioni di attrezzaggio con l’aiuto dell’ingrassatore appartengono ormai al passato. Per comprimere la camera del lubrificante e creare la pressione necessaria è sufficiente una chiave a brugola. Un pin viene utilizzato per controllare la tensione. In combinazione con gli utensili HydroLock, il risultato è una soluzione convincente, semplice e che fa risparmiare tempo!

Jointsystem:

La tecnologia di jointing e gli utensili idraulici forniscono superfici solide. Per l’Hydromat 4000 potrete scegliere questa combinazione e sfruttarla al meglio: gli utensili con jointing sviluppati da WEINIG fanno sì che ogni taglio delle lame segua un percorso assolutamente identico. Sono disponibili sia Jointer dritti automatici per la levigatura sia Jointer automatici per la profilatura.

Con regolazione radiale, i Jointer si muovono automaticamente con l’albero, rendendo superfluo l’intervento manuale. Il know-how e l’esperienza WEINIG garantiscono una completa sicurezza di processo delle tecnologie più complesse.

Efficienza delle risorse

WEINIG si impegna per garantire uno sfruttamento efficiente delle risorse in molti modi: uno di questi è la moderna tecnologia di piallatura che aumenta il potenziale di risparmio dei materiali. Le lamelle KVH e BSH per travi lamellari, piallate  preventivamente per facilitare la verifica della superficie da parte dello scanner, sono sempre più redditizie.

Tramite alberi mobili contrapposti che seguono la curvatura del legno si possono ad esempio piallare le lamelle BSH in parallelo alla stessa larghezza riducendo al minimo la produzione di trucioli.

Gli spazi tra i pezzi lavorati determinati dall'albero mobile aumentano il rischio di impatto sull'albero di spianatura. Un albero montato con una angolazione di ca. 30° rispetto al piano macchina impedisce che questo accada. Si possono inoltre inserire potenti elementi di spinta dall'alto che consentano una minima rimozione dei trucioli sull'albero orizzontale.


Opzioni di estensione

Velocità di avanzamento fino a 300 m/min

L’Hydromat 4000 offre una velocità di avanzamento massima di 300 m/min. La trasmissione di tutti i rulli di avanzamento e del piano macchina ha luogo con azionatori singoli e alberi cardanici molto potenti.

Per saperne di più


Alimentazione con il ServoFeeder

L’alimentazione dell’Hydromat 4000 ha luogo tramite un ServoFeeder. Questo fa in modo che lo spazio tra i pezzi e il primo albero sia chiuso senza impulsi e i pezzi passino attraverso la macchina l’uno contro l’altro.

Per saperne di più


Cambio dimensionale automatico

Grazie agli elementi con comando CNC, la dimensione dell’Hydromat 4000 è modificabile in automatico.

Per saperne di più


monitoraggio della temperatura del cuscinetto dell'albero

Il guasto di un albero di lavorazione e quindi l'arresto dell'intera macchina è un affare costoso. Il monitoraggio della temperatura dei cuscinetti dell’albero garantisce un’elevata sicurezza dei processi ed evita fermi non pianificati della produzione.

Per saperne di più



Aree di applicazione

Sgrossatura

Applicazioni WEINIG

Nella lavorazione industriale del legno lo sfruttamento del materiale assume un ruolo sempre più importante. Lo scanner si inserisce in questa situazione per identificare punti difettosi ed eliminarli. La sgrossatura è necessaria all’inizio dell’intero processo, per garantire allo scanner una superficie pulita su cui lavorare. La rimozione dei trucioli dovrebbe essere minima e di norma è necessaria una elevata velocità di avanzamento.

In questo segmento WEINIG offre sia soluzioni semplici con un ottimo rapporto costi-prestazioni, sia soluzioni innovative con tecnologie uniche nel loro genere: iniziando con gli utensili idraulici, per passare poi a jointer, alberi obliqui e oscillanti, fino ad arrivare a una velocità di avanzamento di 300 m/min. Naturalmente, oltre alla corrispondente tecnologia meccanica, WEINIG offre anche la meccanizzazione più adatta. Qui troverete le migliori soluzioni per le vostre esigenze di sgrossatura!

Piallatura liscia su 4 lati

Applicazioni WEINIG

Pezzi rettangolari perfetti



Il legno è un materiale naturale e la sua lavorazione richiede i requisiti adatti. Il legno può contenere difetti ed essere irregolare e/o incurvato. L’utilizzo in diversi settori, come ad es. quello del mobile, richiede pertanto che i pezzi siano piallati sui quattro lati. La perfetta rettifica del pezzo è decisiva, come pure la perfetta squadratura.

Può sembrare facile, ma in molti casi non lo è affatto, dato che la precisione di produzione della macchina influenza notevolmente la qualità del prodotto finito. In questi casi si può sempre contare sulla nota qualità WEINIG. WEINIG offre le più diverse soluzioni di controllo sia manuale, sia completamente automatico e macchinari che vanno da quelli per utilizzo occasionale a quelli per uso continuo in aziende che lavorano in turni.

Legno lamellare

Applicazioni WEINIG

Piallatura di lamelle BSH



Il legno lamellare negli ultimi si è diffuso sempre più nel campo delle costruzioni in legno ed ora anche la piallatura delle lamelle BSH acquista una rilevanza crescente. Ne consegue che in presenza di velocità di avanzamento maggiori si deve comunque produrre una superficie adatta all’incollaggio rimuovendo la minore quantità di trucioli possibile. Anche la curvatura del legno diventa quindi irrilevante e può essere mantenuta, dato che le lamelle dovranno essere incollate e poi ancora rifinite a pialla.

WEINIG si pone di fronte a queste sfide con la tecnologia innovativa dei suoi macchinari. La combinazione di albero orizzontale inclinato e albero verticale mobile consente la piallatura delle lamelle con una rimozione minima dei trucioli su tutti e quattro i lati e mantenendo al contempo la curvatura del legno. Questa soluzione WEINIG aumenta lo sfruttamento del materiale e quindi anche l’efficienza delle risorse.


Maggiori informazioni
